Tijdens het bladeren door de Kwantum folder kwam ik een kleine, interessant en vooral goedkope kerstboom tegen.

De boom heeft 10 ledjes die worden gevoed door 2 AA batterijen. Niks spannends. Dus ik heb er een gekocht met het idee wat aanpassingen te doen.

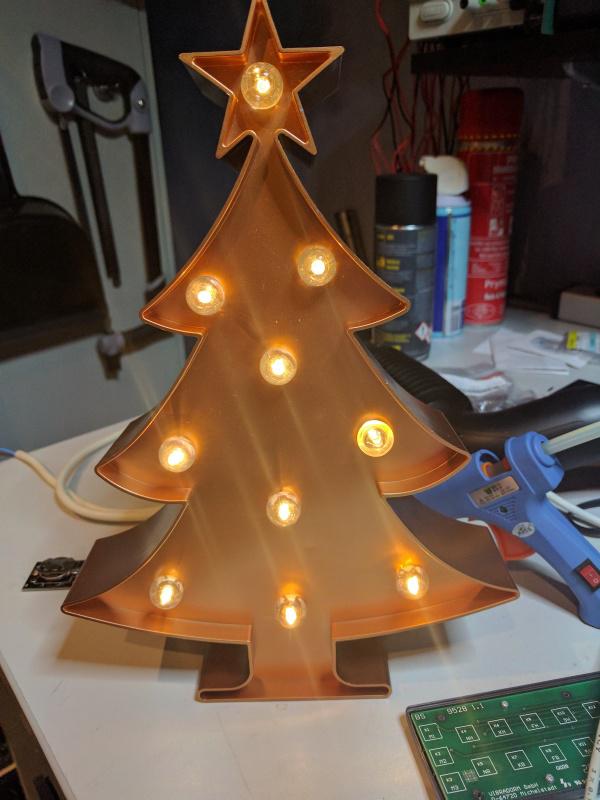

Na het uitpakken van de boom ziet het er allemaal goed uit.

En na het plaatsen van de batterijen werken de lampjes nog ook! :)

Mijn idee is om de leds te verwijderen en op dezelfde plekken RGB leds te plaatsen die bestuurd worden door een ESP8266 microcontroller via een webinterface.

De bedrading is eenvoudig, geowon 10 leds in serie.

Dan de originele ledjes verwijderen.

Deze vervangende leds zijn 8mm PL9823’s die ik nog heb liggen.

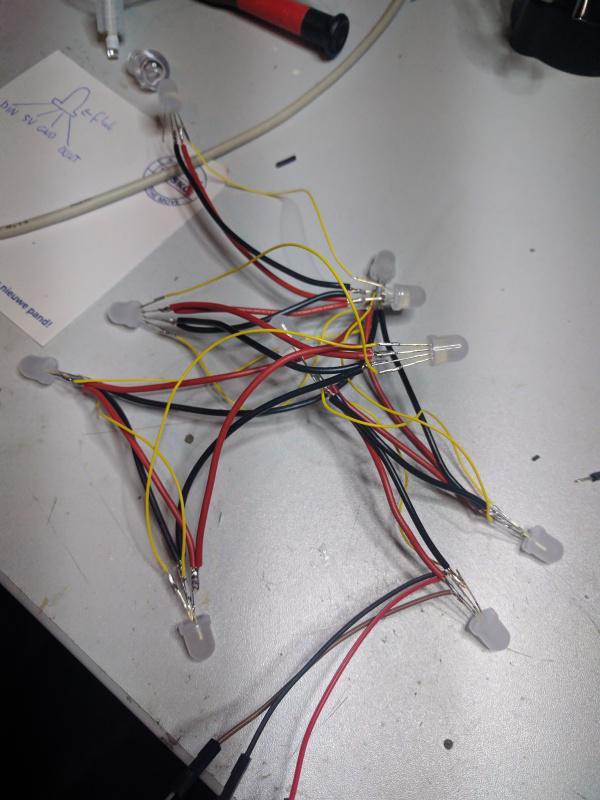

Deze leds hebben de gebruikelijke configuratie, +5V, aarde, data in en data uit. Dus gewoon zo bedraden dat ze allemaal +5V en aarde krijgen en de data uit aan de data in van de volgende led verbinden.

De leds zijn iets kleiner dan de gaten, maar met het lijmpistool is dat wel op te vullen :)

Vanaf de voorkant ziet het er goed genoeg uit voor een simpel projectje.

De komende paar dagen ga ik eens kijken hoe de boom aan te sluiten op de esp8266 en wat C scrhijven om het e.e.a. aan de praat te krijgen. Het vervolg is te vinden op:

Wifi kerstboom code
