Parrot carkit

Ik had nog een Parrot CK3200 liggen die ik in de C1 wil inbouwen. Geinspireerd door de installatie van de Toyota carkit, heb ik besloten het scherm van de carkit te plaatsen boven de achteruitkijk spiegel. Daarom ben ik begonnen met het maken van een houder voor het scherm.

[a1.jpg a10.jpg a11.jpg a12.jpg a2.jpg a3.jpg a4.jpg a5.jpg a6.jpg a7.jpg a8.jpg a9.jpg bracket1.jpg bracket2.jpg bracket3.jpg bracket4.jpg bracket5.jpg bracket6.jpg bracket7.jpg display.jpg display1.jpg display2.jpg display3.jpg display4.jpg display5.jpg display6.jpg display7.jpg display8.jpg finished.jpg mic1.jpg mic2.jpg mic3.jpg]

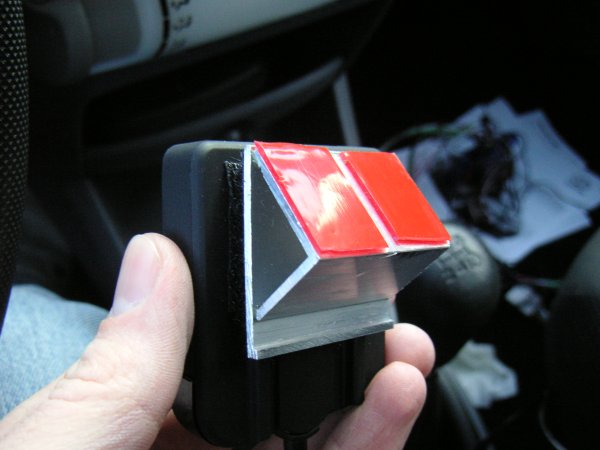

Met wat stukjes aluminium en wat chemical metal heb ik deze houder gemaakt.

Met industrieel klitteband heb ik het scherm bevestigd op de houder.

Met hoge sterkte dubbelzijdig kleefband heb ik de houder op het raam gelijmd.

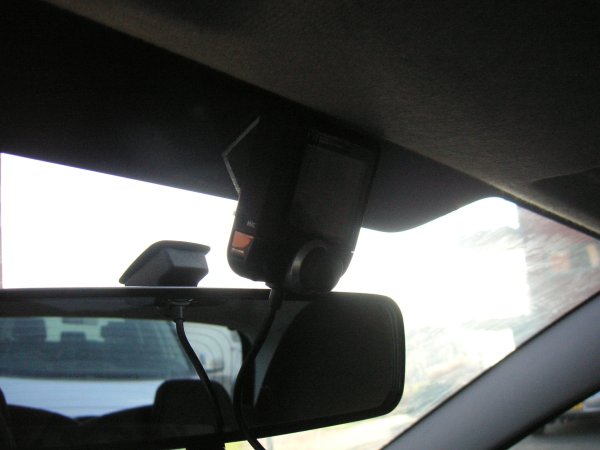

Zoals je kunt zien op de foto zit de aansluitdraad van het scmer aan de onderkant, precies voor de spiegel. Dus ik wil de draad aan de achterkant van het scherm hebben. Dus moet de achterkant van het scherm af.

Plak er een stukje schilderstape op en maak een gat voor de draad.

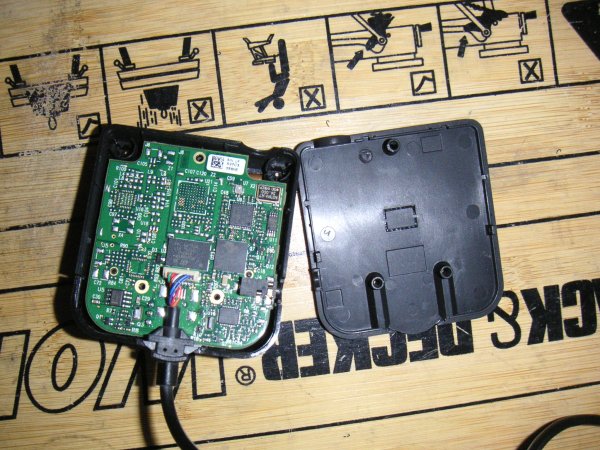

Verwijder het teveel aan kabel afscherming, zodat de printplaat niet geraakt wordt wanneer de achterkant terug wordt gezet.

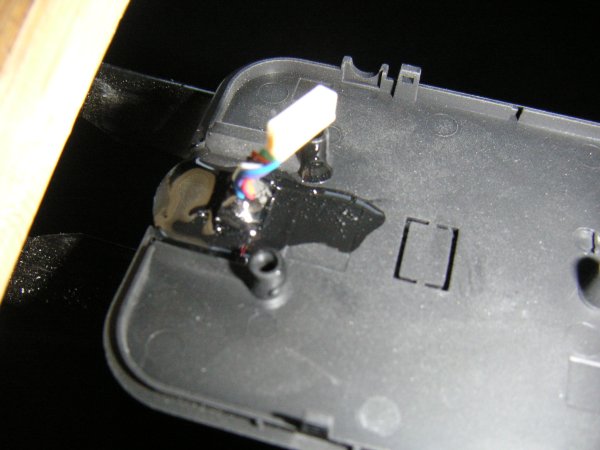

Doe de kabel door de achterkant, lijm hem vast, zet alles terug in elkaar en je bent klaar.

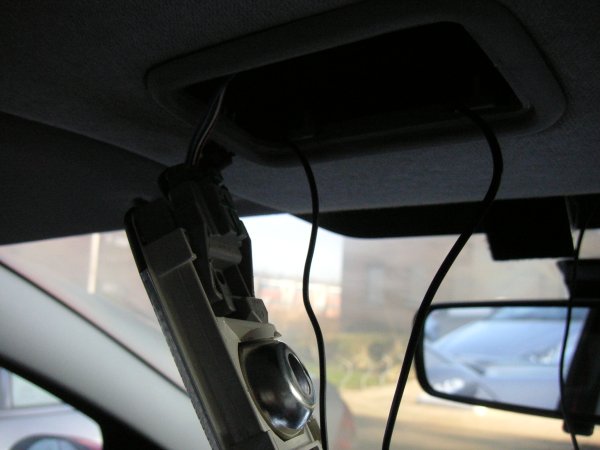

Om de microfoon te plaatsen heb ik het lampje verwijderd en de kabel er doorheen getrokken.

Plak de microfoon naast het lampje en doe het lampje terug.

Dan moet de kap van de A pilaar verwijderd worden. Dit kan lastig zijn. Het best werkt (voor mij tenminste) om de kap de auto in te duwen, vanaf de buitenkant (waar de rubbers van de deur zitten). Dat lijkkt goed te werken.

Daarna heb ik de kabel van de microfoon en het scherm bij elkaar gebonden met triewraps en onder de dakbedekking gedaan.

De kabel kan nu het dashbaord in waar ook de andere kabel vanuit de A pilaar het dashboard in gaat. In het dashboard kastje zit een klein luikje wat je open kunt doen. Vanaf hier kun je de kabel pakken en naar binnen trekken.

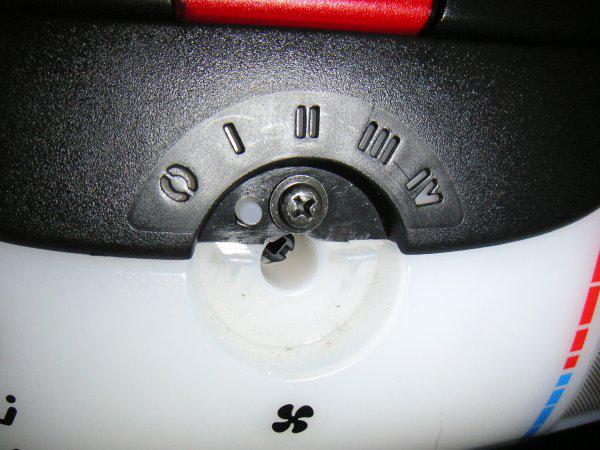

Open nu het radio compartiment door het verwijderen van de ventilatie snelheid knop, de schroef de daaronder zit en door het paneel voorzichtig naar je toe te trekken.

Trek de kabel vanuit het dashboardkastje naar het radio compartiment en sluit alles aan.

Zet de bekabling in de A pilaar vast met triewraps en zet de kap terug.

Zet de radio weer terug en alles is klaar. Werkt prima :)
