Een punt wat al een tijdje op de wensenlijst stond was een automatisch sluitend raam. Erg handig als je in de regen een parkeerterrein op moet, 1 druk op de knop na het kaartje pakken en je kunt weer met 2 handen aan het stuur verder.

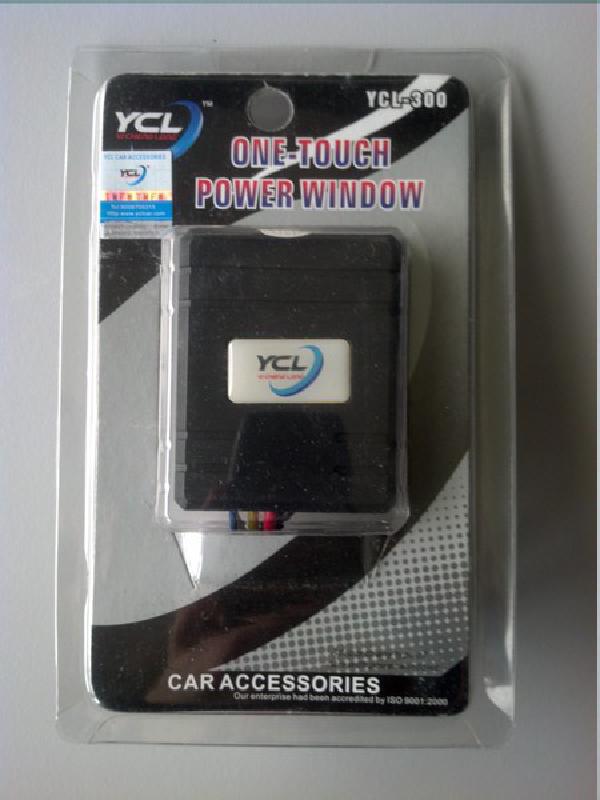

Via ebay heb ik deze controller gekocht:

De installatie begint met het verwijderen van de deurbekleding. De eerste stap is het verwijderen van de raamschakelaar.

En de stekker verwijderen van de schakelaar.

Daarna de schroef verwijderen naast de deurhendel.

Dan het kapje van de deurgreep er voorzichtig afhalen.

Verwijder de twee schroeven die de handgreep vast zetten en verwijder de handgreep.

Trek de deurbekleding nu voorzichig los van de deur (deze wordt op z'n plek gehouden door pluggen). Ik ben begonnen in een hoek en ben voorzichtig de hele deur rond gegaan.

Verwijder de deurbekleding nu door hem voorzichtig naar boven over de pin te tillen.

En daar hebben we een deur zonder bekleding :)

De bestaande stekker heeft 4 draden (en ze zijn zelfs genummerd!)

De De pen nummers hebben de volgende functies:

Pen Functie

1 Raam omhoog 2 Aarde 3 12V 5 Raam omlaag

Het controller kastje heeft de volgende draden:

Draad Functie

Wit Motor omhoog Blauw Schakelaar omhoog Geel Motor omlaag Groen Schakelaar omlaag Zwart Aarde Rood 12V

Het idee is nu om de twee draden voor raam omlaag en omhoog door te knippen. De draad voor raam omhoog die naar de connector gaat moet nu verbonden worden met de controller voor schakelaar omhoog. De andere kant van de draad moet verbonden worden met motor omhoog. Hetzelfde moet gebeuren voor raam omlaat. Uiteindelijk krijg je dan zoiets:

Zodra ik alles verbonden had (de draden zijn verlengd om de controller op de plek te krijgen waar ik hem wilde hebben) heb ik de schakelaar terug op de connector gezet om te controleren of alle werkt. En het werkte!

Daarna heb ik alle draden in de tape gewikkeld.

En een beetje netjes gemaakt.

Daarna alle bekleding weer terugplaatsen op de deur en klaar!

Hieronder is een filmpje te zien van de werking van het raam.
