Injector berekeningen

Gebaseerd op de informatie die ik heb gevonden in Four-Stroke Performance Tuning by A. Grahamm Bell zijn er een aantal basis berekeningen die je kunt doen op injectoren om te zien hoe ver ze schalen. Ik heb deze berekeningen gebruikt in de injectorlijst hier beneden.

Injector statische opbrengst = (Benodigde opbrengst * 100) / (injectoren per cylinder * bedrijfscyclus)

Benodigde opbrengst = (maximaal vermogen * K) / aantal cylinders

Waar:

• K = 4.6 voor een atmosferische motor
• K = 5.6 voor turbo/compressor

Alles gecombineerd voor de Speedster/VX220:

Maximaal vermogen == SF * (D / 100) * 4 / K

Waarbij D de bedrijfscylus is in procenten.

Om de opbrengst van een injector te berekenen bij een andere brandstofdruk kan de volgene formule worden gebruikt:

nieuwe opbrengst = oude opbrengst * wortel(nieuwe druk / oude druk)

Zonder opgaaf zou de opbrengst van een injector gemeten moeten zijn bij 3bar. De z22se draait met een bradstofdruk van 3.8bar.

Voor langdurig gebruik op hoge toeren is het aan te bevelen de bedrijfcyclus van een injector onder de 80% te houden.

Injector lijst

Gebaseerd op heel veel zoek werk op het web heb ik de volgende lijst injectoren samengesteld die interessant lijken te zijn voor de Speedster/VX220 2.2 omdat ze hetzelfde type connector gebruiken als de standaard injector.

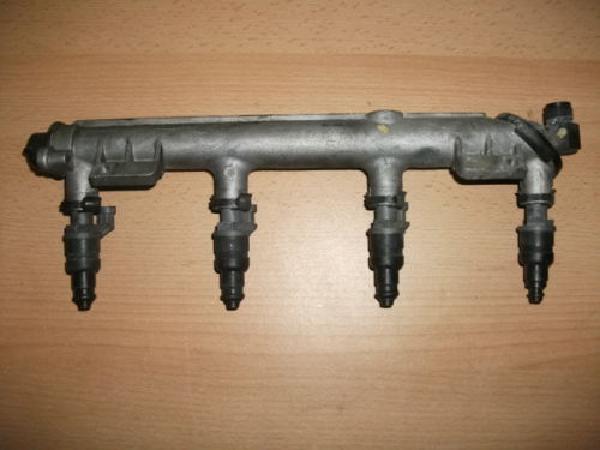

Standaard Z22SE injectoren

Onderdeel nummer:

• GM 12565474

Merk:

• Siemens Deka

Opbrengst:

• 225cc/min @ 3bar
• 252cc/min @ 3.8bar

Standaard motor:

• Z22SE @ 147pk

Vermogen:

• NA: 252cc @ 80% == 175pk
• SC: 252cc @ 80% == 144pk

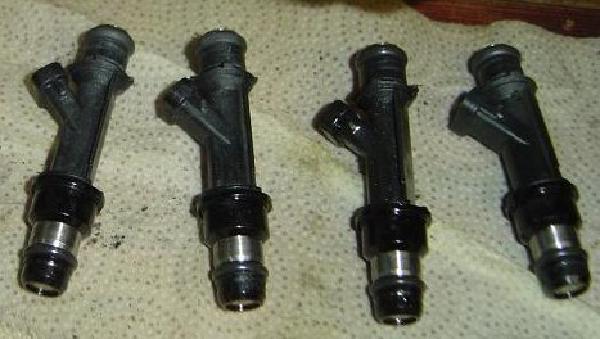

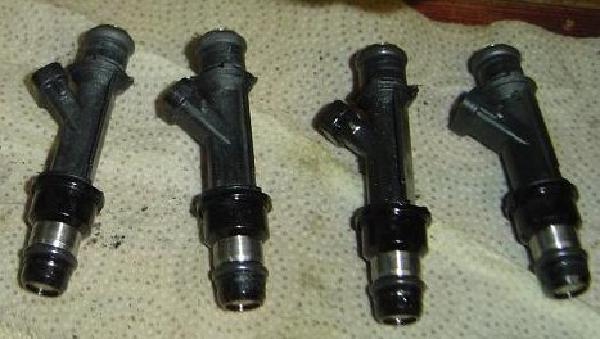

Z22SE compressor upgrade injectoren

Onderdeel nummer:

• GM 12593904

Merk:

• Onbekend

Opbrengst:

• 370cc/min @ 3.8bar (niet zeker)

Standaard motor:

• Z22SE compressor @ 200pk

Vermogen:

• NA: 370cc @ 80% == 257pk
• SC: 370cc @ 80% == 211pk

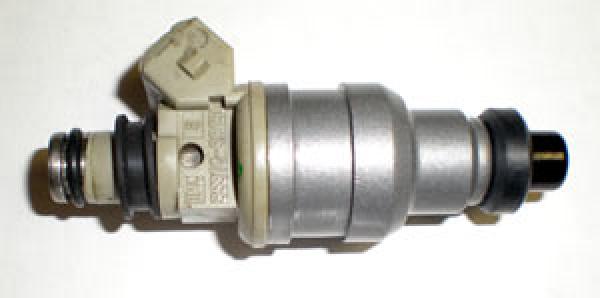

Standaard LSJ injectoren

Onderdeel nummer:

• GM 12790827

Merk:

• Siemens Deka

Opbrengst:

• 352cc/min @ 3bar
• 396cc/min @ 3.8bar

Standaard motor:

• LSJ @ 205pk

Vermogen:

• NA: 396cc @ 80% == 275pk
• SC: 396cc @ 80% == 226pk

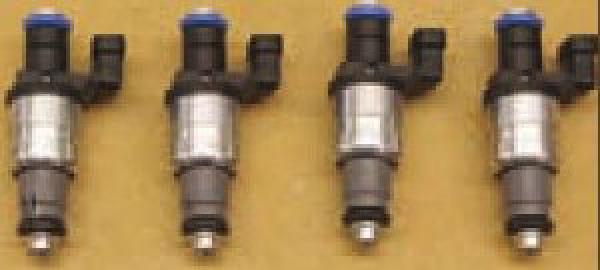

Stage 1/2 LSJ injectoren

Onderdeel nummer:

• GM 12599778 (single injector)
• GM 12597995 (4 injector kit)
• GM 12597996 (4 injector kit)

Merk:

• Siemens Deka

Opbrengst:

• 451cc/min @ 3bar
• 507cc/min @ 3.8bar

Standaard motor:

• LSJ stage 1 @ 236pk
• LSJ stage 2 @ 241pk

Vermogen:

• NA: 507cc @ 80% = 352pk
• SC: 507cc @ 80% = 289pk
